Remplacement de la tête d'impression

Comment remplacer la tête d'impression de votre imprimante de la série MAXIFY GX

Important

Effectuez cette procédure uniquement lors du remplacement de la tête d'impression. N'effectuez pas les étapes suivantes pour une autre raison, car cela pourrait endommager votre produit.


  1. Ne remplacez pas la tête d'impression lorsque la machine est hors tension.
  2. N'éteignez pas la machine pendant le remplacement.
  3. La qualité d'impression après le retrait et la réinstallation d'une tête d'impression ne peut pas être garantie.
  4. Si la cartouche de maintenance ne dispose pas d'une capacité suffisante, le remplacement de la tête d'impression ne peut pas être effectué.
  5. Certains problèmes sont susceptibles de ne pas être résolus en remplaçant la tête d'impression.
  6. Faites attention à ne pas contaminer vos mains avec de l'encre.

Le remplacement de la tête d'impression prend environ 15 minutes.

  • Série MAXIFY GX3000

    1. Mettez la machine sous tension.



    2. Réglez la machine en mode de remplacement de la tête d'impression.

    1. Appuyez une fois sur le bouton d'accueil, puis maintenez le bouton Stop (Arrêt) enfoncé pendant cinq secondes minimum :

    2. Le message :s'affiche.

    Appuyez sur le bouton OK.


    3. Ouvrez le capot/l'unité de numérisation



    4. Retirez la cartouche de maintenance.

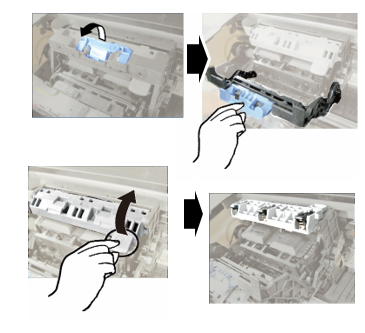

    5. Retirez délicatement la tête d'impression

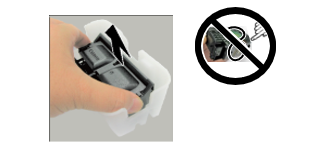

    6. Sortez la nouvelle tête d'impression de la boîte d'emballage.

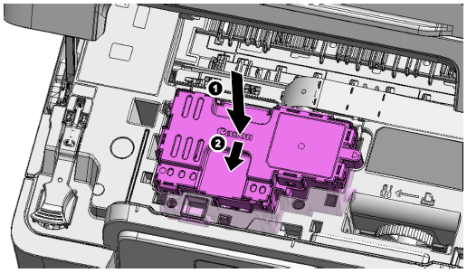

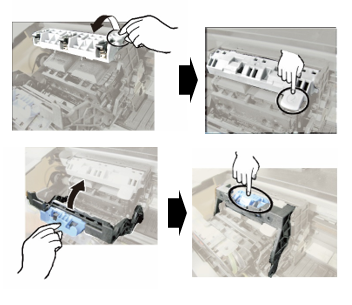

    7. Placez la tête d'impression dans le support de tête d'impression lentement et fermement de manière à ce qu'elle ne touche pas les parties qui l'entourent.






    8. Installez la cartouche de maintenance.

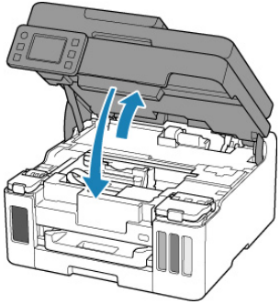

    9. Après avoir fermé le capot/l'unité de numérisation, patientez quelques minutes. Lorsque l'écran d'accueil s'affiche, le remplacement de la tête d'impression est terminé.

  • Série MAXIFY GX4000

    1. Mettez la machine sous tension.




    2. Réglez la machine en mode de remplacement de la tête d'impression.


    1. Appuyez une fois sur le bouton ACCUEIL, puis maintenez le bouton Arrêt enfoncé pendant cinq secondes minimum.

    2.
    3. Attendez que les instructions suivantes s'affichent pendant quelques minutes.


    3. Ouvrez le capot/l'unité de numérisation



    4. Retirez la cartouche de maintenance.



    5. Retirez délicatement la tête d'impression



    6. Sortez la nouvelle tête d'impression de la boîte d'emballage.

    7. Placez la tête d'impression dans le support de tête d'impression lentement et fermement de manière à ce qu'elle ne touche pas les parties qui l'entourent.




    8. Installez la cartouche de maintenance.



    9. Après avoir fermé le capot/l'unité de numérisation, patientez quelques minutes. Lorsque l'écran d'accueil s'affiche, le remplacement de la tête d'impression est terminé.


  • Série MAXIFY GX5000

    1. Mettez la machine sous tension.



    2. Réglez la machine en mode de remplacement de la tête d'impression.

    1. Appuyez une fois sur le bouton Retour, puis maintenez le bouton Arrêt enfoncé pendant cinq secondes minimum.


    4. Un message « Processing… » (Traitement...) s'affiche. Attendez que les instructions suivantes s'affichent pendant quelques minutes.

    • Attendez que les instructions suivantes s'affichent pendant quelques minutes.


    3. Ouvrez le capot/l'unité de numérisation




    4. Retirez délicatement la tête d'impression





    5. Sortez la nouvelle tête d'impression de la boîte d'emballage.



    6. Placez la tête d'impression dans le support de tête d'impression lentement et fermement de manière à ce qu'elle ne touche pas les parties qui l'entourent.




    7. Après avoir fermé le capot/l'unité de numérisation, patientez quelques minutes. Lorsque l'écran d'accueil s'affiche, le remplacement de la tête d'impression est terminé.


  • Série MAXIFY GX5100

    1. Mettez la machine sous tension.



    2. Réglez la machine en mode de remplacement de la tête d'impression.

    1. Appuyez une fois sur le bouton Retour, puis maintenez le bouton Arrêt enfoncé pendant cinq secondes minimum.


    4. Un message « Processing… » (Traitement...) s'affiche. Attendez que les instructions suivantes s'affichent pendant quelques minutes.

    • Attendez que les instructions suivantes s'affichent pendant quelques minutes.


    3. Ouvrez le capot/l'unité de numérisation




    4. Retirez délicatement la tête d'impression





    5. Sortez la nouvelle tête d'impression de la boîte d'emballage.



    6. Placez la tête d'impression dans le support de tête d'impression lentement et fermement de manière à ce qu'elle ne touche pas les parties qui l'entourent.




    7. Après avoir fermé le capot/l'unité de numérisation, patientez quelques minutes. Lorsque l'écran d'accueil s'affiche, le remplacement de la tête d'impression est terminé.


  • Série MAXIFY GX5500

    1. Mettez la machine sous tension.



    2. Réglez la machine en mode de remplacement de la tête d'impression.

    1. Appuyez une fois sur le bouton ACCUEIL, puis maintenez le bouton Arrêt enfoncé pendant cinq secondes minimum.

    2.
    3. Des remarques spéciales apparaissent sur l'écran suivant. Confirmez-les et sélectionnez « Yes » (Oui).


    5. Attendez que les instructions suivantes s'affichent pendant quelques minutes.


    3. Ouvrez le capot/l'unité de numérisation




    4. Retirez délicatement la tête d'impression





    5. Sortez la nouvelle tête d'impression de la boîte d'emballage.



    6. Placez la tête d'impression dans le support de tête d'impression lentement et fermement de manière à ce qu'elle ne touche pas les parties qui l'entourent.




    7. Après avoir fermé le capot/l'unité de numérisation, patientez quelques minutes. Lorsque l'écran d'accueil s'affiche, le remplacement de la tête d'impression est terminé.

  • Série MAXIFY GX6000

    1. Mettez la machine sous tension.



    2. Réglez la machine en mode de remplacement de la tête d'impression.

    1. Appuyez une fois sur le bouton ACCUEIL, puis maintenez le bouton Arrêt enfoncé pendant cinq secondes minimum.

    2.
    3. Des remarques spéciales apparaissent sur l'écran suivant. Confirmez-les et sélectionnez « Yes » (Oui).


    5. Attendez que les instructions suivantes s'affichent pendant quelques minutes.


    3. Ouvrez le capot/l'unité de numérisation




    4. Retirez délicatement la tête d'impression





    5. Sortez la nouvelle tête d'impression de la boîte d'emballage.



    6. Placez la tête d'impression dans le support de tête d'impression lentement et fermement de manière à ce qu'elle ne touche pas les parties qui l'entourent.




    7. Après avoir fermé le capot/l'unité de numérisation, patientez quelques minutes. Lorsque l'écran d'accueil s'affiche, le remplacement de la tête d'impression est terminé.

  • Série MAXIFY GX6100

    1. Mettez la machine sous tension.



    2. Réglez la machine en mode de remplacement de la tête d'impression.

    1. Appuyez une fois sur le bouton ACCUEIL, puis maintenez le bouton Arrêt enfoncé pendant cinq secondes minimum.

    2.
    3. Des remarques spéciales apparaissent sur l'écran suivant. Confirmez-les et sélectionnez « Yes » (Oui).


    5. Attendez que les instructions suivantes s'affichent pendant quelques minutes.


    3. Ouvrez le capot/l'unité de numérisation




    4. Retirez délicatement la tête d'impression





    5. Sortez la nouvelle tête d'impression de la boîte d'emballage.



    6. Placez la tête d'impression dans le support de tête d'impression lentement et fermement de manière à ce qu'elle ne touche pas les parties qui l'entourent.




    7. Après avoir fermé le capot/l'unité de numérisation, patientez quelques minutes. Lorsque l'écran d'accueil s'affiche, le remplacement de la tête d'impression est terminé.

  • Série MAXIFY GX6500

    1. Mettez la machine sous tension.



    2. Réglez la machine en mode de remplacement de la tête d'impression.

    1. Appuyez une fois sur le bouton ACCUEIL, puis maintenez le bouton Arrêt enfoncé pendant cinq secondes minimum.

    2.
    3. Des remarques spéciales apparaissent sur l'écran suivant. Confirmez-les et sélectionnez « Yes » (Oui).


    5. Attendez que les instructions suivantes s'affichent pendant quelques minutes.


    3. Ouvrez le capot/l'unité de numérisation




    4. Retirez délicatement la tête d'impression





    5. Sortez la nouvelle tête d'impression de la boîte d'emballage.



    6. Placez la tête d'impression dans le support de tête d'impression lentement et fermement de manière à ce qu'elle ne touche pas les parties qui l'entourent.




    7. Après avoir fermé le capot/l'unité de numérisation, patientez quelques minutes. Lorsque l'écran d'accueil s'affiche, le remplacement de la tête d'impression est terminé.

  • Série MAXIFY GX7000

    1. Mettez la machine sous tension.



    2. Réglez la machine en mode de remplacement de la tête d'impression.

    1. Appuyez une fois sur le bouton ACCUEIL, puis maintenez le bouton Arrêt enfoncé pendant cinq secondes minimum.

    2.
    3. Des remarques spéciales apparaissent sur l'écran suivant. Confirmez-les et sélectionnez « Yes » (Oui).


    5. Attendez que les instructions suivantes s'affichent pendant quelques minutes.


    3. Ouvrez le capot/l'unité de numérisation




    4. Retirez délicatement la tête d'impression





    5. Sortez la nouvelle tête d'impression de la boîte d'emballage.



    6. Placez la tête d'impression dans le support de tête d'impression lentement et fermement de manière à ce qu'elle ne touche pas les parties qui l'entourent.




    7. Après avoir fermé le capot/l'unité de numérisation, patientez quelques minutes. Lorsque l'écran d'accueil s'affiche, le remplacement de la tête d'impression est terminé.

  • Série MAXIFY GX7100

    1. Mettez la machine sous tension.



    2. Réglez la machine en mode de remplacement de la tête d'impression.

    1. Appuyez une fois sur le bouton ACCUEIL, puis maintenez le bouton Arrêt enfoncé pendant cinq secondes minimum.

    2.
    3. Des remarques spéciales apparaissent sur l'écran suivant. Confirmez-les et sélectionnez « Yes » (Oui).


    5. Attendez que les instructions suivantes s'affichent pendant quelques minutes.


    3. Ouvrez le capot/l'unité de numérisation




    4. Retirez délicatement la tête d'impression





    5. Sortez la nouvelle tête d'impression de la boîte d'emballage.



    6. Placez la tête d'impression dans le support de tête d'impression lentement et fermement de manière à ce qu'elle ne touche pas les parties qui l'entourent.




    7. Après avoir fermé le capot/l'unité de numérisation, patientez quelques minutes. Lorsque l'écran d'accueil s'affiche, le remplacement de la tête d'impression est terminé.
